簡單介紹：

意大利OMG TAL13輕型90度角度頭是意大利 OMG 公司 TAL 輕盈系列的一款輕型 90° 角度頭，采用航空鋁合金機身，專為換刀重量受限的小型數控機床設計。具備鉆孔 Φ13 mm、攻絲 M10 的加工能力，輸出接口為 ER20 筒夾。內部采用格里森磨削傘齒輪及長效潤滑脂，傳動精密且免維護；錐形防轉銷消除間隙，定位精準。適用于汽車零部件、精密模具、3C 電子等行業的側面鉆孔、攻絲及鉸孔加工

詳情介紹：

意大利OMG TAL13輕型90度角度頭

輕型角度頭，適用于各種加工

TAL系列角度頭采用鋁制機身設計，適用于對重量有限制的加工需求。

適合鉆孔、攻絲、鉸孔、倒角和銑削操作，確保高效性與多功能性。

意大利OMG TAL13輕型90度角度頭

產品概述

產品定位：為換刀重量受限的小型CNC機床量身定制

OMG TAL13 是意大利 OMG 公司 TAL 輕盈系列（Light Series）中的一款輕型 90° 角度頭。TAL 系列是新開發的產品系列，專為對自動換刀重量有限制的機床而設計。該系列采用航空鋁合金制造機身，在顯著減輕產品自重的同時，完整保留了 OMG 標準角度頭的高可靠性和加工性能，實現了“輕而不弱"的設計目標。

TAL 系列從*小的 TAL07 到*大的 TAL26，提供多種不同型號。TAL13 是該系列中的主力型號，具備 Φ13 mm 鉆孔和 M10 攻絲的中等規格加工能力。

核心加工能力

TAL13 具備*大鉆孔直徑 Φ13 mm、*大攻絲 M10 的加工能力，輸出接口為 ER20 筒夾。該角度頭*高轉速可達 10,000 rpm，能夠從容應對鋁合金、鑄鐵、鋼件等常見材料的側面鉆孔、攻絲及鉸孔等精密加工任務。

輕量化與高剛性兼備

得益于航空鋁合金機身設計，TAL13 在確保剛性的同時大幅降低了自重，精準匹配小型機床自動換刀系統的負載限制。內部采用格里森磨削傘齒輪及預緊的高精度角接觸球軸承，確保輕量化的同時依然具備優異的剛性和旋轉精度。

零背隙精密傳動

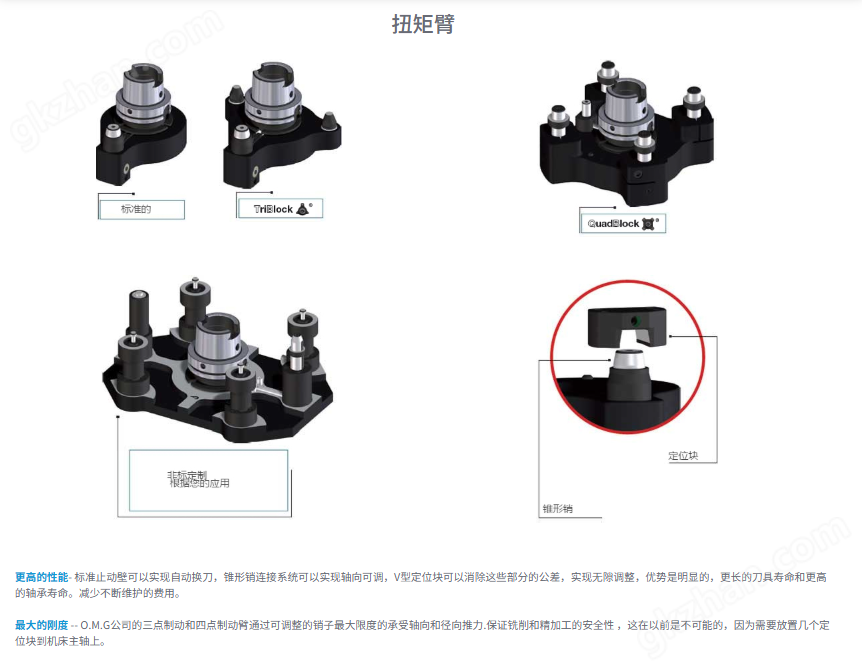

采用錐形（V 型）防轉銷替代傳統圓柱銷，從根本上消除角度反向間隙，確保加工定位的**性和重復性。

核心技術特點

1. 輕量化機身設計

TAL13 機身采用航空級鋁合金制造，大幅降低產品自重，精準匹配小型機床自動換刀裝置（ATC）的負載限制，實現**、穩定的自動換刀。

2. 高精度傳動與支撐系統

傳動部件采用格里森（Gleason）工藝磨削的圓弧齒錐齒輪，配合預緊的高精度角接觸球軸承，確保懸臂加工時的優異剛性和定位精度。
