意大利OMG TAL20輕型90度角度頭

輕型角度頭，適用于各種加工

TAL系列角度頭采用鋁制機身設計，適用于對重量有限制的加工需求。

                                適合鉆孔、攻絲、鉸孔、倒角和銑削操作，確保高效性與多功能性。

產品概述

產品定位：為換刀重量受限的機床量身定制

OMG TAL20 是意大利 OMG 公司 TAL 輕盈系列（Light Series）中的大規格輕型 90° 角度頭。TAL 系列是新開發的產品系列，專門應用于對自動換刀重量有限制的機床。該系列采用航空鋁合金制造機身，通過專門設計和輕量化扭力臂系統，在顯著減輕產品自重的同時，完整保留了 OMG 標準角度頭的高可靠性和加工性能。

TAL 系列從*小的 TAL07 到*大的 TAL26，提供多種不同型號。TAL20 是該系列中的大規格型號，適用于對加工能力有較高要求且受限于換刀重量的數控加工場景。

核心加工能力

TAL20 適用于鉆孔、攻絲、鉸孔、锪孔及銑削等多種加工操作，能夠從容應對鋁合金、鑄鐵、鋼件等常見材料的側面精密加工任務。該角度頭*高轉速可達 10,000 rpm。

輕量化與高剛性兼?zhèn)?

得益于航空鋁合金機身設計，TAL20 在確保剛性的同時大幅降低了自重，精準匹配小型機床自動換刀系統的負載限制。內部采用格里森磨削傘齒輪及預緊的高精度角接觸球軸承，確保輕量化的同時依然具備優異的剛性和旋轉精度。

零背隙精密傳動

采用錐形（V 型）防轉銷，與所有 OMG 角度頭一樣，可消除任何角度反向間隙，確保加工定位的**性和重復性。

長效免維護

采用高性能長效潤滑脂進行終身潤滑，傳動部件無需定期更換潤滑脂，有效降低使用和維護成本。

核心技術特點

1. 輕量化機身設計

TAL20 機身采用航空級鋁合金制造，大幅降低產品自重，精準匹配小型機床自動換刀裝置（ATC）的負載限制，實現**、穩定的自動換刀。

2. 高精度傳動與支撐系統

傳動部件采用格里森（Gleason）工藝磨削的圓弧齒錐齒輪，配合預緊的高精度角接觸球軸承，確保懸臂加工時的優異剛性和定位精度。

3. 零背隙防旋轉設計

采用錐形（V 型）防轉銷，與機床止動塊緊密貼合后，從根本上消除加工時可能出現的徑向間隙，顯著提升抗扭強度和定位精度。

4. 高轉速加工能力

*高轉速可達 10,000 rpm，滿足高速鉆孔、攻絲及銑削的加工需求。

5. 長效免維護潤滑

采用高性能長效潤滑脂進行終身潤滑，傳動部件無需定期更換潤滑脂，有效降低設備維護成本。

6. 廣泛的兼容性

適配 DIN69871、BT、HSK、CAT 等多種標準錐柄接口，可快速安裝于各類小型立式加工中心和緊湊型數控機床上。

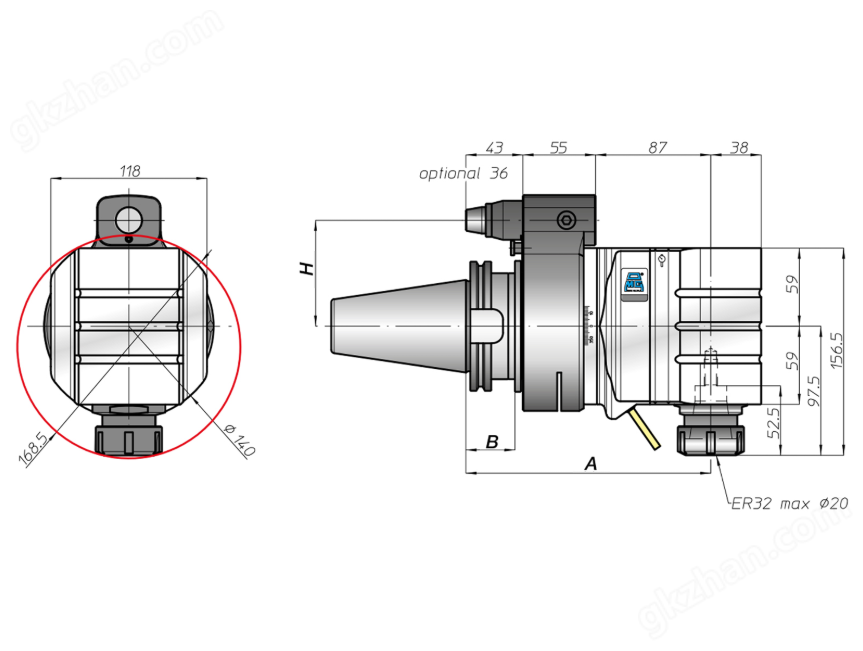

產品規格

產品參數

尾部適配刀柄

模塊化系統

支撐系統

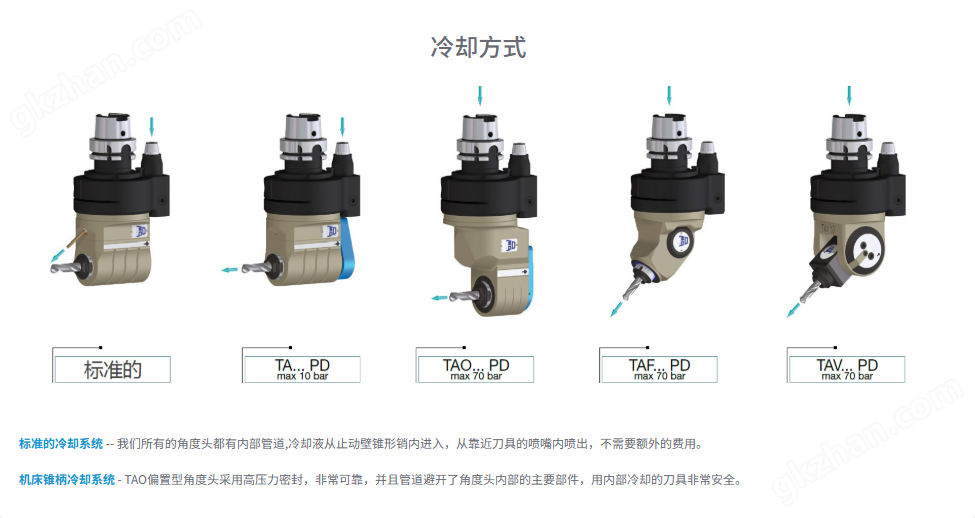

冷卻方式

扭矩臂

機床連接

零部件質量

PACKAGING

意大利OMG TAL20輕型90度角度頭主要應用

典型應用領域

汽車零部件制造：發動機缸體、變速箱殼體等零件的側面大直徑孔系和螺紋孔加工

精密模具：模具側面的冷卻水路孔、頂針板螺紋孔等中等規格特征加工

航空航天：飛機結構件、發動機附件安裝座等精密零件的多角度鉆孔與攻絲

通用機械及液壓/氣動元件：閥體、泵體等零件上的側向鉆孔、攻絲和銑削

核心應用價值

解決換刀重量限制：航空鋁合金輕量化設計，**通過自動換刀裝置

提升生產效率：一次裝夾完成多面加工，消除重復定位誤差

高精密加工：零背隙錐形防轉銷設計，確保加工精度

較強加工能力：TAL 系列中的大規格型號，滿足較高要求的加工需求

降低運營成本：長效潤滑脂終身免維護
