意大利OMG TAL26輕型90度角度頭

輕型角度頭，適用于各種加工

TAL系列角度頭采用鋁制機身設計，適用于對重量有限制的加工需求。

                                適合鉆孔、攻絲、鉸孔、倒角和銑削操作，確保高效性與多功能性。

產品概述

產品定位：為大型機床深腔重載加工場景量身定制

OMG TAL26 是意大利 OMG 公司 TAL 加長系列中的重型加長款 90° 角度頭。TAL 加長系列主打深內腔無干涉加工，專門適配 BT50、HSK100 等大規格立式、龍門、臥式加工中心。該機型采用航空鋁合金鍛造加長機身，搭配重載強化箱體結構，在兼顧輕量化散熱優勢的同時大幅提升切削剛性，完整保留 OMG 原廠角度頭高可靠性與重載加工性能。

TAL 系列覆蓋型號從*小 TAL07 至*大 TAL26，TAL26 為本系列*大規格加長機型，適用于大型模具、汽車箱體、工程機械閥體等需要深腔側壁、大余量切削的重型數控加工場景。

核心加工能力

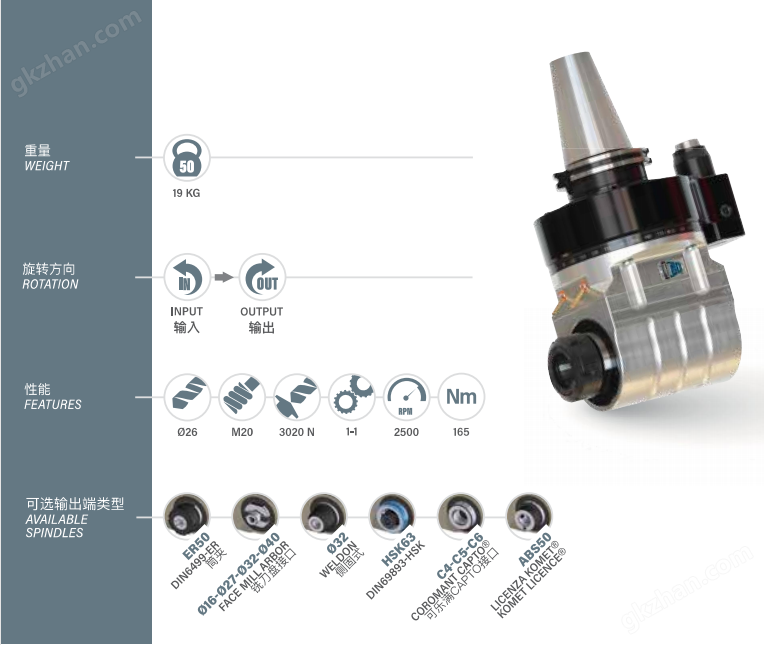

TAL26 適用于鉆孔、攻絲、鉸孔、锪孔及側銑等多種加工操作，可穩定加工鋁合金、鑄鐵、模具鋼、碳鋼等各類金屬材料的深腔側面精密加工；額定輸出扭矩 165Nm，*高允許轉速 2500rpm，*大夾持刀具直徑 Φ26mm，支持 M20 規格攻絲作業。

加長機身與高剛性兼備

得益于航空鋁合金加長鍛造機身設計，TAL26 加長延伸結構可規避普通短款角度頭加工干涉，同時機身加厚加強筋設計保障重載剛性；內部采用格里森精密磨削傘齒輪與預緊高精度角接觸軸承，加長結構下依舊具備優異抗振性、旋轉精度與承載能力。整機自重 19KG，適配大型機床手動安裝重載切削工況。

零背隙精密傳動

采用錐形（V 型）防轉銷，全系 OMG 角度頭通用結構，可消除角度反向間隙，360° 刻度環任意角度鎖緊，保障多角度斜孔、側壁加工的定位**性與重復加工一致性。

長效免維護

采用高性能長效潤滑脂終身密封潤滑，內部傳動齒輪、軸承無需定期更換潤滑介質，有效降低長期批量生產的使用與維護成本。

選配拓展

標配 ER40 標準彈性筒夾輸出，夾持范圍 Φ3–Φ26mm；支持更換 BT50/HSK100/SK50/Capto C6 多種輸入錐柄，可選配主軸中心出水 PD 冷卻結構，適配深孔高壓排屑加工需求。

核心技術特點

1. 加長航空鋁重載機身，深腔加工無干涉

采用航空級鍛造鋁合金加長一體式機身，箱體增設加強筋結構，兼顧輕量化散熱與重載剛性；加長延伸結構可伸入模具深型腔、箱體內部，規避常規短款角度頭加工干涉問題。整機自重 19KG，適配 BT50/HSK100 大型加工中心手動重載切削。

2. 重載高負載傳動系統，大扭矩穩定切削

內部搭載格里森精密研磨螺旋傘齒輪，1:1 等速傳動；搭配預緊配對高精度角接觸軸承，額定輸出扭矩 165Nm，*高轉速 2500rpm，可承受 3020N 軸向切削拉力，適配鋼件、鑄鐵大余量銑削、強力攻絲工況。

3. 標配 ER40 通用夾持，全工序加工覆蓋

標準輸出為 DIN6499 ER40 彈性筒夾，夾持范圍 Φ3–Φ26mm，兼容鉆頭、絲攻、鉸刀、立銑刀，一站式完成鉆孔、攻絲、鉸孔、锪孔、側銑多道工序，通用性強，刀具更換便捷。

4. V 型錐形防轉銷，零背隙精準分度

配備 OMG 通用錐形（V 型）防轉銷，消除旋轉反向間隙；機身外圈帶精密刻度分度環，支持 360° 旋轉鎖止，多角度斜孔、異形側壁加工定位精度高，重復加工一致性好。

5. 終身密封長效潤滑，免維護降成本

傳動腔體內填充高性能耐高溫長效潤滑脂，全密封結構終身潤滑，齒輪、軸承無需定期加注、更換潤滑介質，大幅減少停機維護時間，適配大批量連續生產。

6. 模塊化錐柄設計，多機床通用兼容

輸入錐柄支持快速互換，可選 BT50、HSK100A、SK50、Capto C6 多種規格，一臺角度頭可匹配龍門、臥式、大型立式加工中心，降低設備配套采購成本。

7. 可選高壓內冷結構，深孔高效排屑

標準配置外部噴淋冷卻，可升級 PD 主軸中心出水模塊，支持 10bar 高壓冷卻直達切削區域，深腔、深孔加工快速排屑，抑制刀具溫升，延長刀具使用壽命。

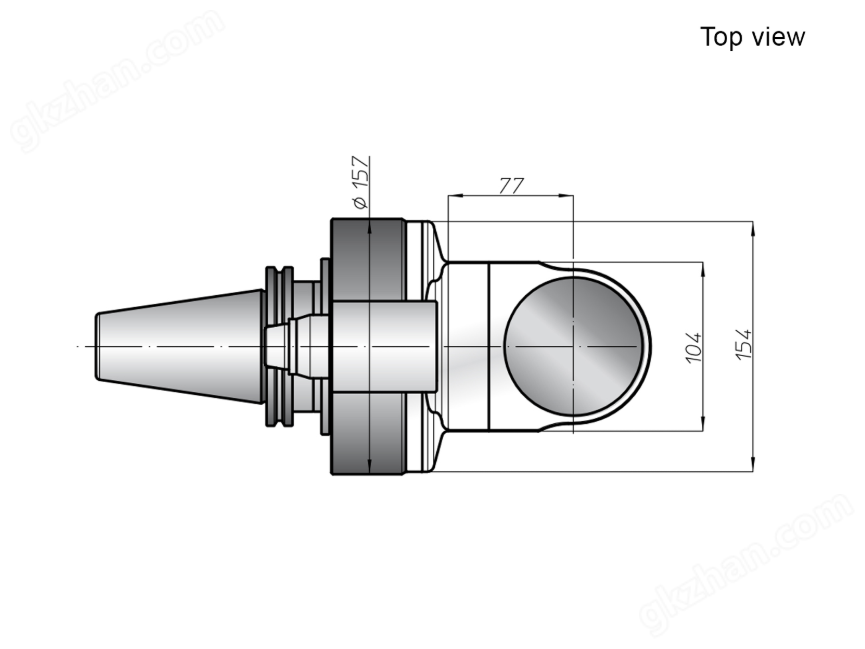

產品規格

產品參數

尾部適配刀柄

模塊化系統

支撐系統

冷卻方式

扭矩臂

機床連接

零部件質量

PACKAGING

意大利OMG TAL26輕型90度角度頭主要應用

適用加工場景

TAL26 加長重型角度頭依靠加長機身、165Nm 大扭矩輸出，專門解決深內腔、箱體封閉內壁、狹窄型腔的側面加工干涉難題，可完成鉆孔、攻絲、鉸孔、锪孔、大余量側銑全工序，適配鋁合金、鑄鐵、碳鋼、模具鋼等各類金屬材質加工。

對應行業細分應用

大型模具加工行業

適用于大型注塑模具、壓鑄模具深型腔側壁清角、模具深水路斜向鉆孔攻絲、模具內部倒扣槽銑削，無需多次拆裝工件，大幅減少工裝裝夾次數，提升模具精加工效率。

汽車重工零部件制造

用于變速箱殼體、發動機缸體、新能源電池箱體側面螺紋孔、法蘭端面側銑、支架深腔孔系一次性加工，解決大型箱體內部狹小空間加工干涉問題，適配大批量自動化加工產線。

工程機械液壓配件

各類液壓閥塊、減速箱殼體、液壓油缸底座深腔側面孔加工，多面孔同步銑鉆攻絲，省去工件翻面、二次找正工序，保障批量零件尺寸一致性。

重型數控龍門 / 臥式加工中心配套

適配 BT50、HSK100 規格大型立式、龍門、臥式加工中心，針對重型結構件、焊接機架、工程機械機架側面多面加工改造，拓展機床 90° 側銑加工能力。

適配加工設備

BT50 立式加工中心、龍門加工中心、臥式鏜銑加工中心、落地鏜銑床；整機自重 19KG，僅支持手動安裝，不適用小型機床自動換刀刀庫。
