變頻器的主電路由輸入整流模塊、輸出逆變模塊和儲能電容搭成主框架。小功率變頻器還內置直流制動開關管和制動電阻器，受CPU信號控制，在因負載電動機反發電造成電能饋回直流回路，致使直流回路電壓異常上升，危及逆變模塊和儲能電容的安全時，制動開關管導通，將制動電阻并入直流回路。本電路中光耦合器PC1驅動制動開關管VF1的回路，不能形成激勵電壓的通路，制動電路形同虛設。即使為成品機型，也可能有電路上的失誤之處。維修中需注意！

本變頻器逆變模塊的型號為STK621-051A，為智能功率模塊（IPM）。模塊內含IGBT的驅動電路、欠電壓（驅動電壓跌落時電路動作）和IGBT過電流、短路保護電路，以及模塊溫度檢測電路、故障信號輸出電路。FO為故障信號輸出端子，經CN1的5腳連接到CPU的77腳。模塊內部故障檢測電路往往有自鎖功能，在輸出過電流、短路或驅動電源欠電壓、模塊過熱等故障發生時，也對IGBT實施了關斷措施。模塊輸出的IS電流檢測信號，先由IC2（C4570C）運算放大器處理后，經CN1的4腳送入CPU的59腳，以供運行電流顯示及故障報警之用。因?yàn)椴捎昧薎PM，使得保護電路大為簡化，電路結構相對簡潔。

6路逆變脈沖信號由CPU經CN1的6個端子輸入到模塊內部驅動電路。U、V、W輸出端子上并接的C11、C12、C133只電容器，為驅動電路的自舉電容，當其失容時，會因不能良好地驅動IGBT而頻報OC、SC故障。

變頻器開關電源電路的供電取自直流回路的+、-端，為直流280V左右。開關電源為單管自激振蕩電路，R1、R2為起動電路，提供開關管VT1上電時的起振電壓。R5、C4等元件形成正反饋支路，控制VT1的截止和飽和導通。VD3、VS1又構成一個穩壓支路，除加速VT1的截止外，利用VS1的電壓擊穿特性，可使振蕩電路完成工作狀態的轉換（VS1的擊穿電壓點，即VT1由飽和導通到進入放大區與截止區的轉折點），以此來控制電路達到穩壓輸出的目的。二次繞組輸出的工作電源還要經后級穩壓電路處理后，才作為控制電源?？刂贫俗拥碾娫碫c1由VD4、C7整流濾波得到，因采用IPM的原因，逆變電路不再需要外部4路相互獨立的驅動電源，這使得電源電路也大為簡化。Vc1提供變頻器控制端子的操作電源。VD5、C10整流濾波得到的VD電源，專供逆變模塊內部的驅動電路的供電。VD6、VD7整流電路提供控制電路所需的正、負電源。除控制端子的操作電源外，其他電源都是共“地”的，與直流回路的-端同電位。電路板上的各路供電，與“強電”有通路，這一點必須注意！檢修時應用隔離220V交流電源供電，避免電擊！

二 、CPU 主板電路

下圖為CPU主板電路之一—CPU的基本電路，也即滿足CPU基本工作條件所需的電路構成。由+5V供電電路、復位電路、晶振電路、外接存儲器電路、操作顯示面板的數碼顯示電路和鍵盤電路組成。

下圖為CPU主板電路之二—數字/模擬信號控制端子電路，是處理變頻器的控制端子輸入、輸出的數字與模擬信號的。10、11控制端子輸出變頻器的狀態（運轉或故障）開關量信號。RP1輸入面板頻率指令信號。2端子輸入控制端子輸入的模擬電壓信號—頻率指令信號。輸入信號的切換由IC4（BU4066BCK）雙向模擬開關來控制。

下圖為CPU主板電路之三—數字控制端子電路。電路處理的都是數字開關量信號。用戶用外接按鈕、開關等，通過數字控制端子，控制變頻器的啟停和故障復位等。3～9端子為控制信號輸入端子，控制信號經光耦合器輸入到CPU引腳。繼電器K1輸出變頻器的工作狀態信號，是無源觸點輸出。VT2、PC2、運算放大器IC6等電路，是將CPU76腳輸出的PWM脈沖信號，經光電隔離、數/模轉換、低通濾波成模擬電壓信號，供外接電壓表來顯示運行頻率的。電路傳輸?shù)膶?shí)際也為開關量信號。

2、焊盤6條線短接：

3、IGBT板、CPU板、IO板、面板組合、散熱器NTC插好（4.7K電阻）、X203\X204插頭插好：

4、DC+、DC-端子加530VDC（也可以在L1-L2螺桿處接入380VAC）：

5、靜態門極負壓-4.6VDC，運行@30Hz門極PWM電壓7.8VAC：

由于無法識別電壓、相數、繞組參數，因此接線錯誤風險很高，可能導致接錯電壓燒毀線圈，三相繞組接線錯誤引發短路、漏電。

從業多年的資深電工總結出一套標準化實操方案，僅憑萬用表、基礎工具，三步即可完成無銘牌電機判別與接線，區分單相 / 三相電機、定位繞組、匹配電壓、調試轉向，全程安全可控，一次接線成功。

一、第一步：快速區分單相電機與三相電機

接線的首要工作，是判定電機類型。單相電機多用于小型民用、輕載設備，三相電機是工業主力設備，二者接線邏輯、配件、電壓完全不同，區分錯誤會直接造成故障。 我們可以結合引線數量、外觀結構、配件、萬用表檢測四種方式綜合判斷，30 秒即可得出結論，具體對比如下表：

萬用表輔助精準檢測（核心判別法）

準備數字萬用表，調至通斷蜂鳴檔，斷電狀態下檢測所有引線：

1. 4 根引線：兩兩分組導通，兩組繞組電阻數值存在明顯差異 → 單相電機（兩組分別為主繞組、副繞組）；
2. 3 根引線：三根引線兩兩之間全部導通，三組電阻值基本持平 → 一體式三相電機（出廠已完成星型 / 三角型連接）；
3. 6 根引線：可劃分為獨立 3 組，每組 2 根引線相互導通，三組繞組電阻均勻一致 → 星三角兩用三相電機。

安全提示：所有檢測操作必須完全斷電；若電機剛停止運行，繞組會殘留余電，需先對引線放電，再進行測量，避免萬用表讀數異?；蛴|電。

二、第二步：?jiǎn)蜗酂o(wú)銘牌電機接線實操

單相電機依靠主繞組運行、副繞組 + 啟動電容完成啟動，電容容量、繞組接線順序是重中之重。電容選配不當、繞組接反，會出現啟動無力、轉速異常，嚴重時直接燒毀副繞組。

2.1 工具準備

數字萬用表（調至 200Ω 電阻檔）、匹配規格啟動電容、絕緣膠帶、記號筆。

2.2 繞組分組

1. 對 4 根引出線依次編號：1、2、3、4；
2. 兩兩交叉測量電阻，記錄全部阻值數據；
3. 阻值最小的兩組獨立線路，分別為主繞組和副繞組； 舉例：1-2 阻值 5Ω、3-4 阻值 10Ω → 1-2 為主繞組，3-4 為副繞組；
4. 交叉驗證：主繞組與副繞組之間的測量阻值，約等于兩組繞組阻值之和，以此確認分組無誤。

2.3 標準接線流程

1. 主繞組（1-2）：一端接電源火線，另一端接電源零線，作為運行回路；
2. 副繞組（3-4）：將其中一端串聯啟動電容，電容另一端接至主繞組的火線端，副繞組剩余一端接主繞組的零線端；
3. 轉向調試：通電試運行，若電機轉向不符合使用要求，只需調換副繞組電容的接線端，即可改變運轉方向。

2.4 單相電機專屬避坑要點

1. 電容容量必須匹配功率：550W 電機適配 10~15μF 電容，1.5kW 電機適配 20~30μF 電容；電容過小電機無法啟動，容量超標會持續燒毀副繞組；
2. 首次通電空載測試：拆掉負載（扇葉、傳動結構、水管等）再通電，若出現異響、異味、外殼快速發燙，立即斷電排查；
3. 接線完成后用絕緣膠帶包裹接線端，防止線路短路、漏電。

三、第三步：三相無銘牌電機接線實操

三相電機是工業場景主流設備，無銘牌時最大難點是判定額定電壓與區分星型（Y）、三角型（△）接法。3 根引線與 6 根引線的接線方式不同，需分開測試，全程優先采用低壓短時試機，杜絕全壓直接試機。

3.1 分類處理：3 根引出線三相電機

這類電機出廠已固定星型或三角型接法，僅需判定適配電壓（220V 三相 / 380V 三相）：

1. 優先接入 220V 三相電源（推薦使用變頻器輸出 220V 電壓，不建議使用民用假三相電源）；
2. 通電試運行（單次時長≤10 秒）：電機運轉緩慢、伴隨持續嗡嗡異響 → 判定為 380V 額定電壓，斷電后改接 380V 三相電源；
3. 電機運轉平穩、無雜音、外殼溫升正常 → 電壓匹配，可正常使用。

3.2 分類處理：6 根引出線三相電機

6 根引線可分為三組獨立繞組，支持星型、三角型兩種接法，380V 工業用電環境下兩種接法扭矩、電流差異較大，需分步測試：

1. 繞組分組：用萬用表通斷檔劃分三組繞組，標記為首端（1、2、3）、尾端（4、5、6），三組繞組電阻保持均衡；
2. 星型（Y）接法測試：將三組繞組尾端（4、5、6）短接在一起，首端（1、2、3）分別接入 380V 三相電源； 通電觀察：轉速正常、運行平穩，用鉗形表檢測三相電流，相間電流差值＜10% → 確認采用星型接法；
3. 三角型（△）接法測試：若星型接法下電機轉速偏低、運行電流偏大，立即斷電，改為三角接法：1 接 6、2 接 4、3 接 5，三組繞組首尾相連后接入 380V 電源；
4. 復測驗證：三角接法試運行，轉速、電流恢復正常，外殼溫度平穩，即為正確接法。

實戰案例（老舊三相水泵電機）

某車間 6 引線舊水泵電機，無銘牌，三組繞組電阻均為 5Ω。

1. 嘗試星型接法接 380V 電源，電機轉速慢、出水量不足，鉗形表測得運行電流 20A（遠超常規值）；
2. 斷電改為三角接法，再次通電，水泵轉速正常、出水量達標，運行電流穩定在 12A；
3. 空載連續運行 10 分鐘，電機外殼溫度低于 60℃，接線判定合格。

3.3 三相電機核心安全規范

1. 短時試機原則：未確定電壓與接法前，單次通電時長嚴禁超過 30 秒，避免繞組過熱燒毀；
2. 電流檢測必做：使用鉗形表監測三相電流，若某一相電流為其他兩相 2 倍及以上，說明繞組存在短路故障，禁止繼續通電；
3. 大功率電機防護：功率≥7.5kW 的三相電機，無論接線是否確定，均需搭配星三角啟動器做降壓?jiǎn)?dòng)，規避大沖擊電流損壞設備。

四、通用安全準則

無論單相還是三相電機，接線前、接線中、試運行階段，都必須遵守以下三條準則，兼顧人身安全與設備壽命：

4.1 接線前：絕緣檢測 + 斷電驗電

切斷上級電源并懸掛 “禁止合閘” 警示牌，使用萬用表 2500V 絕緣檔，檢測繞組與電機外殼之間的絕緣電阻。絕緣電阻≥0.5MΩ方可接線；若絕緣不達標，說明繞組受潮、破損，需先維修再使用。作業時佩戴絕緣手套，配備漏電保護器。

4.2 試運行：全程空載，動態監測

所有無銘牌電機，第一次通電必須拆除負載，做到 “空載試機”。觀察運轉狀態、聆聽異響、觸摸外殼溫度，一旦出現異常，第一時間斷電排查，將故障損失降到最低。

4.3 接線后：永久標記，方便復用

接線調試完成后，使用記號筆或紙質標簽，在電機外殼標注關鍵參數：電機相數、額定電壓、接線方式、電容規格（單相電機）。后續再次使用、檢修時，無需重復檢測，提升工作效率。

五、補充：常見故障快速排查

1. 電機通電完全不轉：檢查引線是否斷路、繞組分組錯誤、電源缺相；
2. 電機嗡嗡響但不啟動：?jiǎn)蜗嚯姍C(jī)電容損壞 / 容量不匹配、三相電機接法錯誤、負載卡滯；
3. 電機運轉過熱：電壓不匹配、繞組局部短路、長時間超載運行；
4. 電機頻繁反轉：?jiǎn)蜗嚯姍C(jī)副繞組接線顛倒、三相電機任意兩相電源線接反。

Danfoss FC302變頻器故障和報警原因，以及應對方式的詳細說明。

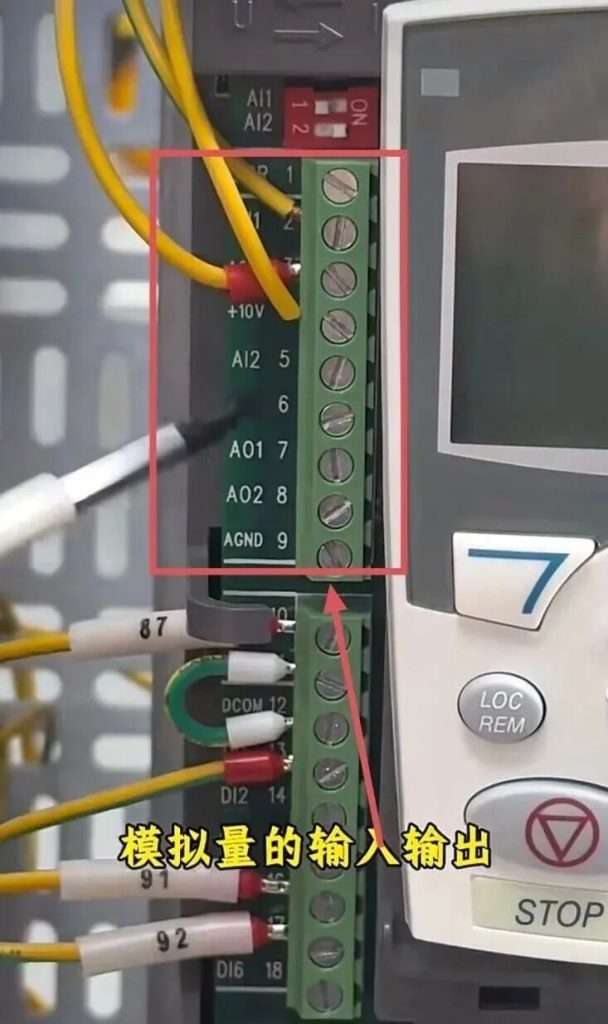

一、模擬量輸入輸出接線（帶撥碼切換電流 / 電壓）

端子排布：+10V、AI1、AI2、AGND、AO1、AO2

• AI1、AI2：模擬量信號輸入端口
• AO1、AO2：模擬量信號輸出端口
• AGND：模擬量公共接地端
• 板載配有撥碼開關，可按需切換電流信號或電壓信號模式。

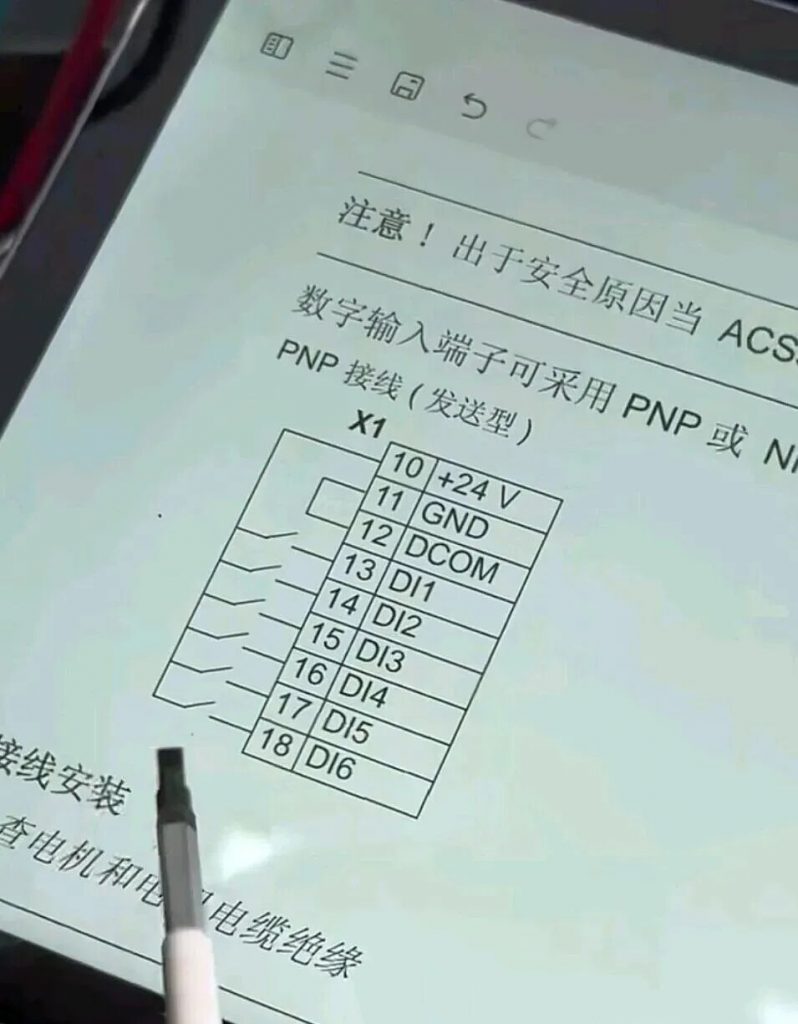

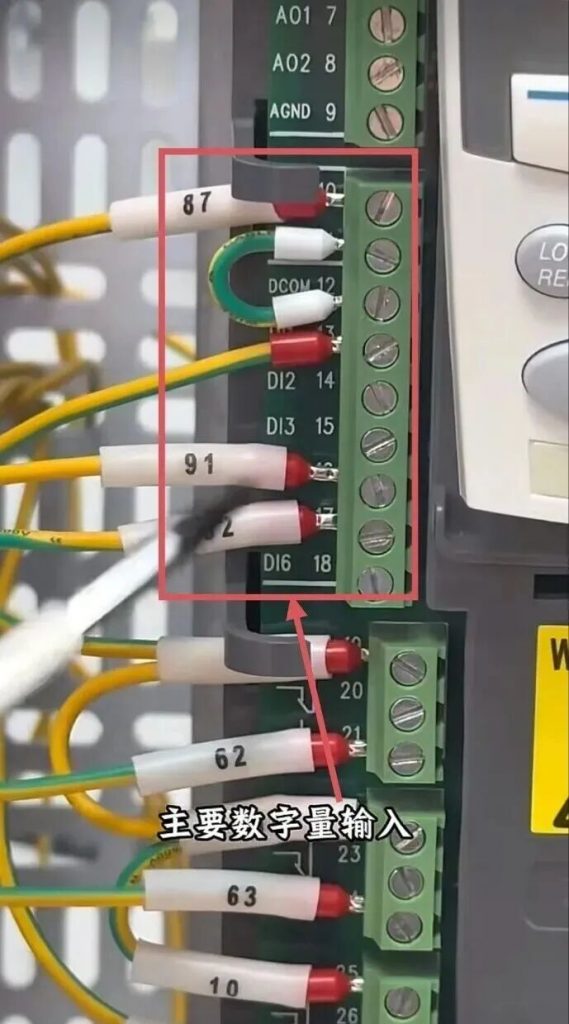

二、數字量輸入接線（DI1~DI6 + DCOM）

數字量輸入端子范圍：10–18 號端子包含引腳：+24V、GND、DCOM、DI1～DI6。

核心分兩種接法：PNP 型（高電平觸發）、NPN 型（低電平觸發）

1. PNP 型接線（高電平觸發）

由變頻器內部24V 電源作為觸發源，電流從 24V 流出接入 DI 端子（如 DI1 接 13 號端子）。變頻器內部 DI 與 DCOM 導通，外部再將 DCOM 與 GND（11 號端子）短接，形成完整信號回路。

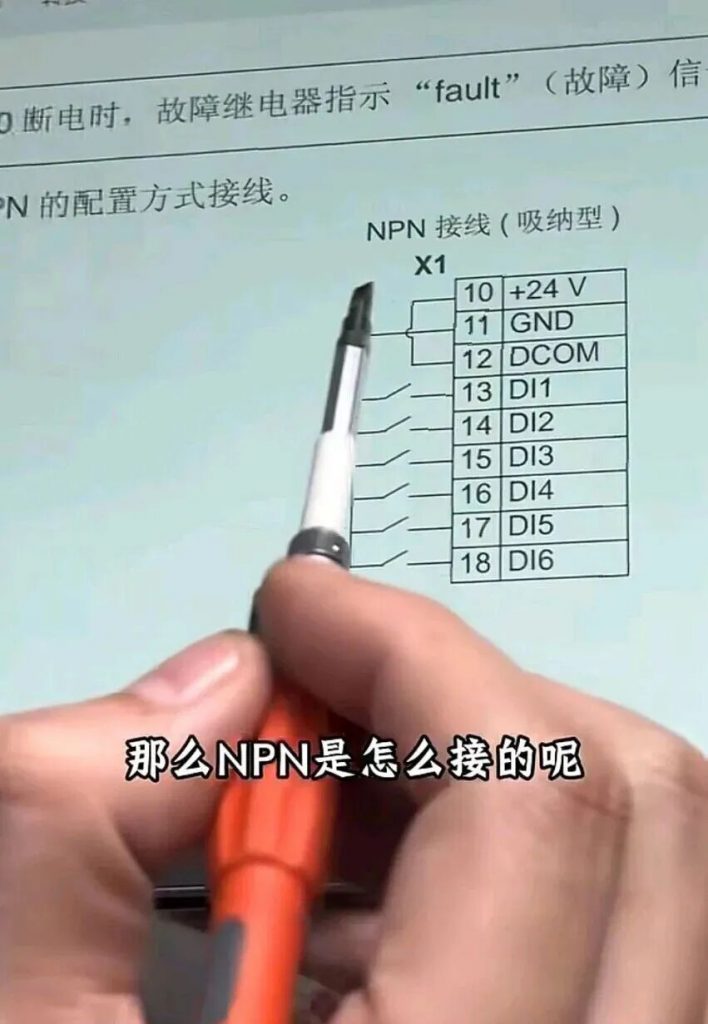

2. NPN 型接線（低電平觸發）

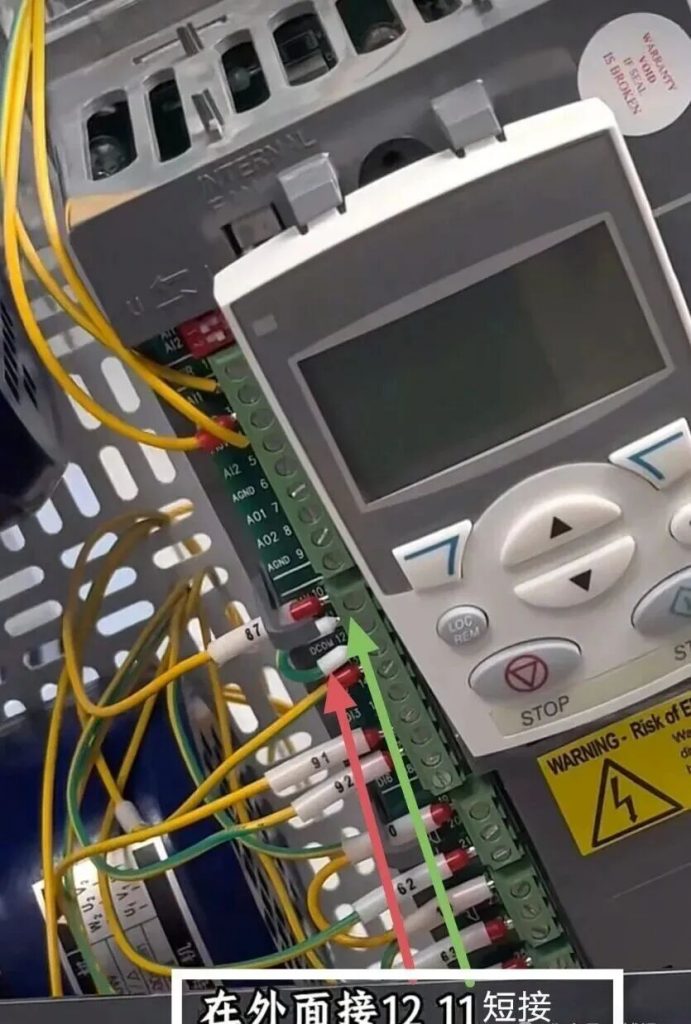

把變頻器 **+24V 與 DCOM 公共端短接 **，24V 接入 DCOM 后，內部連通對應 DI 端子。外部通過 NPN 開關器件連接 DI 端子，最終回流至 GND（11 號端子）形成回路。

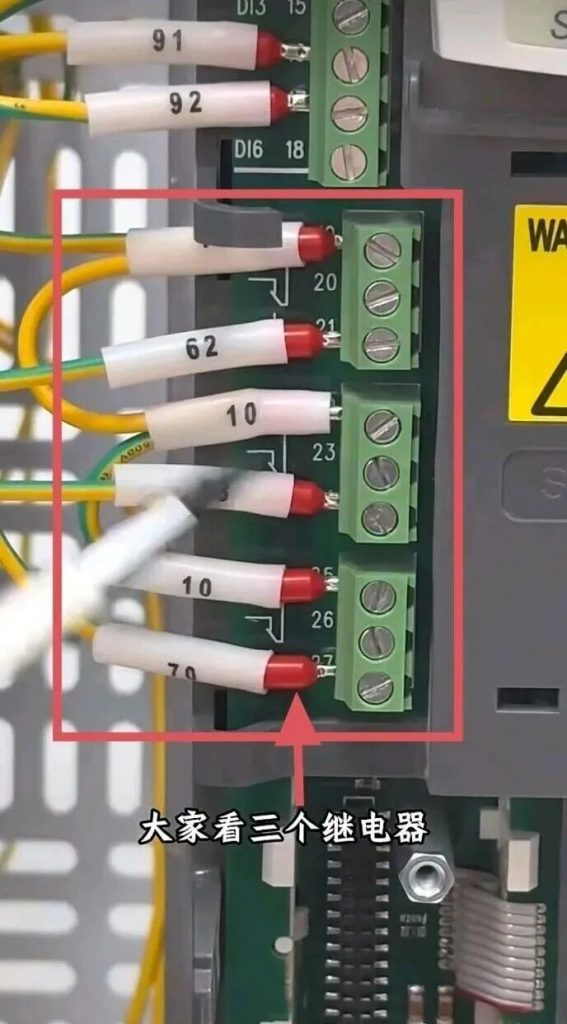

三、繼電器輸出接線（自帶 3 路繼電器，可擴展）

1. 基礎配置：變頻器自帶3 路獨立繼電器輸出，還可加裝拓展模塊，增加更多繼電器觸點。

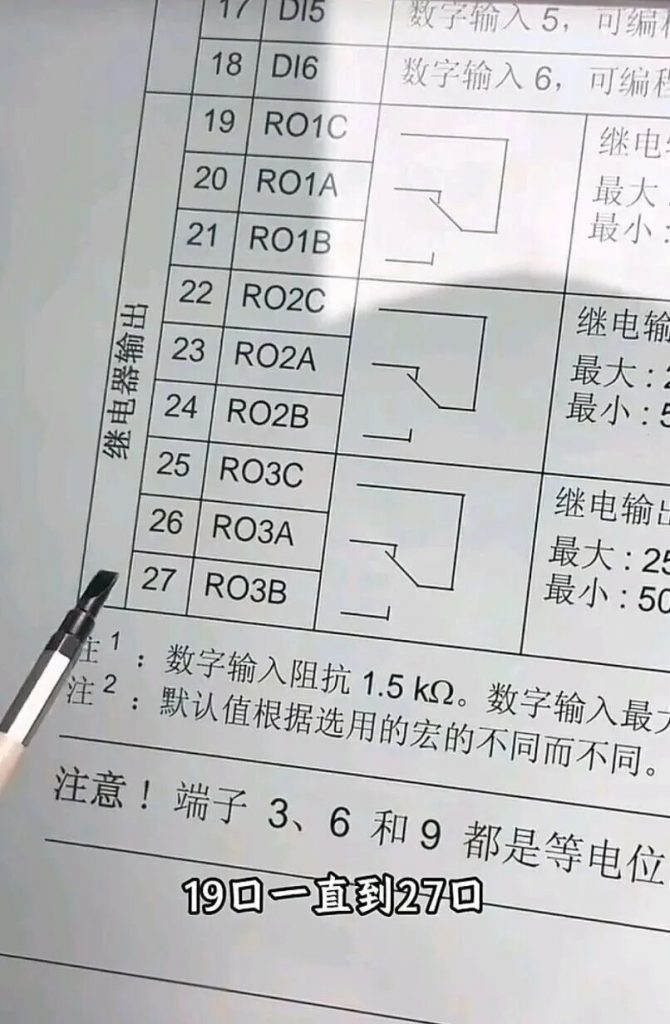

2. 端子區間：19–27 號端子為三路繼電器接口
3. 觸點定義（每路通用）

• C：公共端
• A：常閉觸點
• B：常開觸點

1. 現場實用接法（水泵、報警通用）三路繼電器公共端01C、02C、03C全部短接，可接入 220V 供電；01B、02B、03B 為常開輸出，變頻器內部程序控制觸點吸合斷開，即可外接中間繼電器、指示燈、故障報警器、水泵啟?？刂频仍O(shè)備。
2. 注意：需嚴格按照端子參數匹配承載電壓、電流，避免過載損壞。

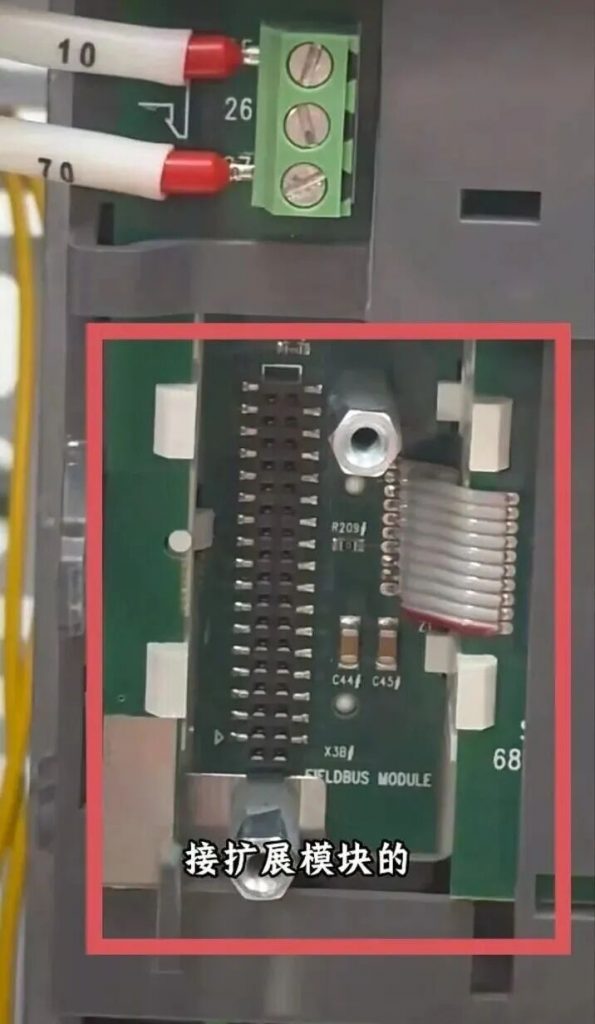

四、通訊與拓展接口

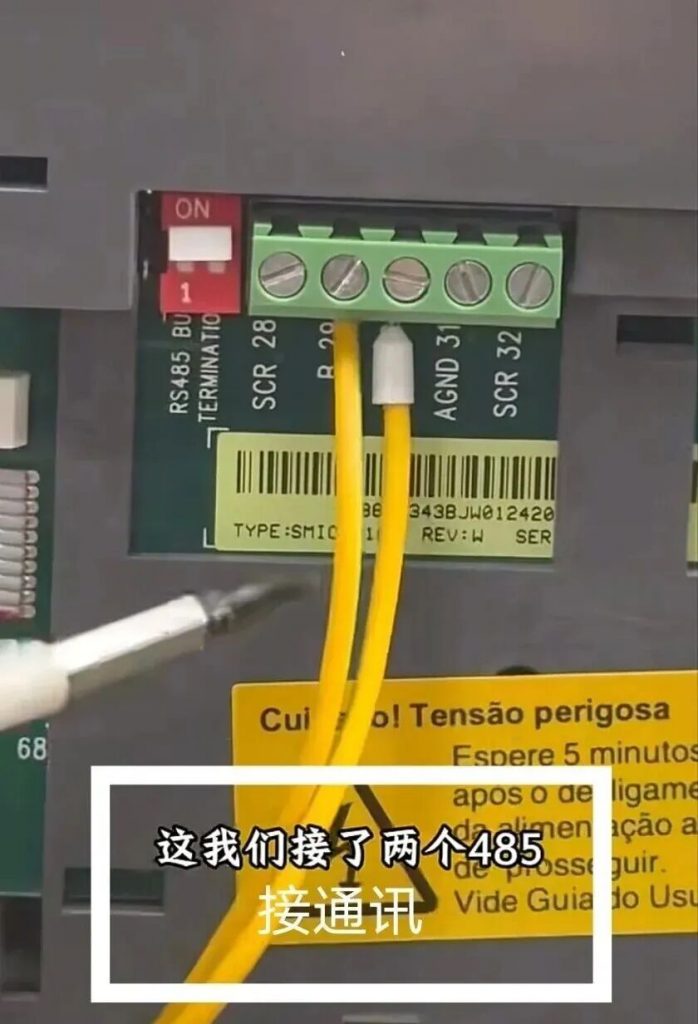

• 配備一組 485 通訊接口（B+、B-），可實現多臺變頻器組網、上位機遠程控制。
• 預留拓展接口，可外接功能拓展模塊，增加 IO 點位、繼電器數量等擴展功能。

五、主電路380V輸入輸出接線

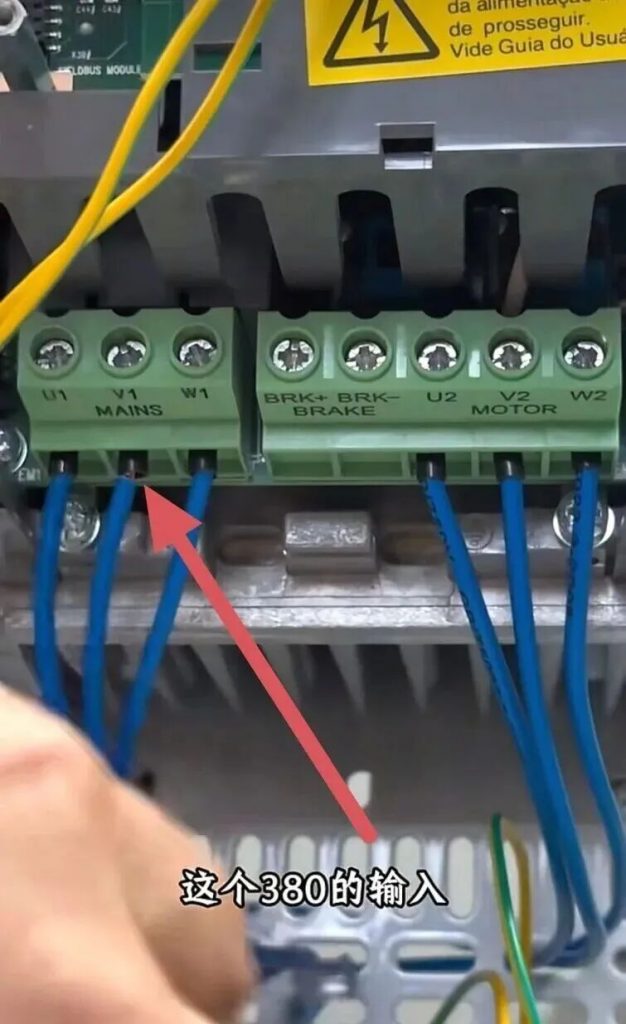

• 輸入端：接入三相380V 工業電源

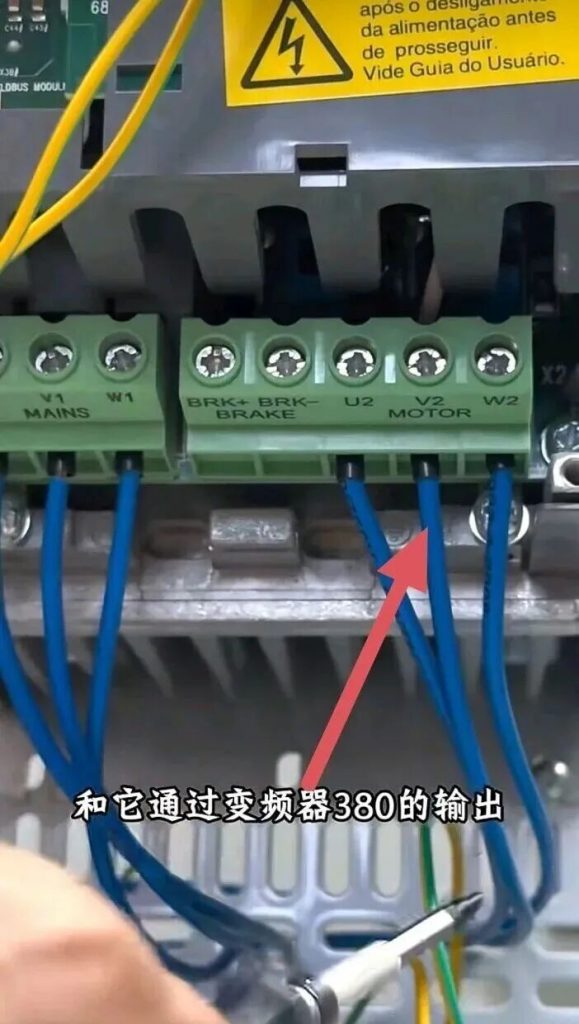

• 輸出端：接電機負載，同樣為三相 380V 輸出供電。

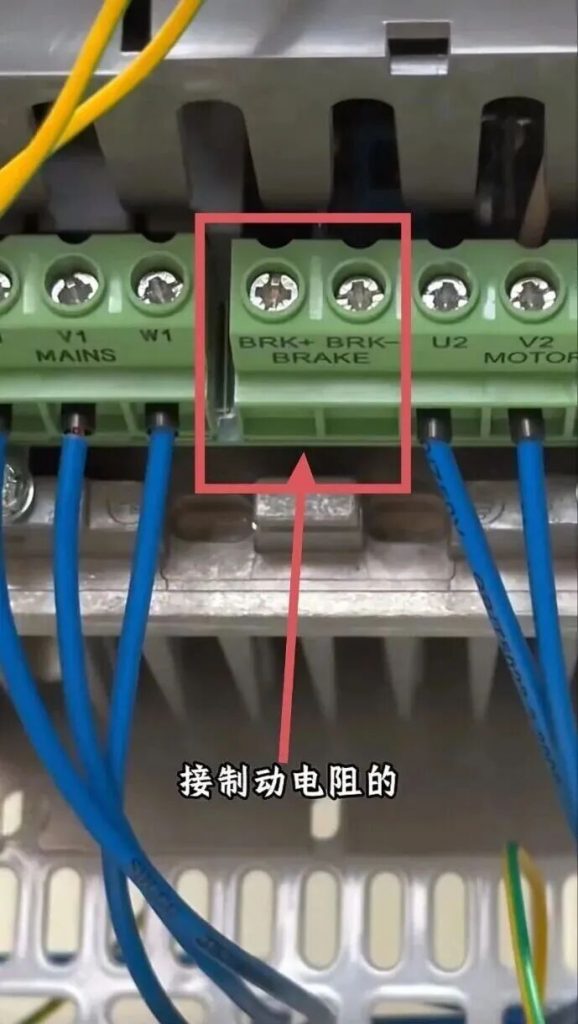

六、制動電阻接線

變頻器直流側預留 B+、B- 專用端子，直接對應連接制動電阻，實現停機快速制動、能耗泄放

ABB ACS510變頻器無顯示故障維修，通過上海津信標準化的檢測流程，發現變頻器的功率卡和整流模塊故障，經過清理和維修，順利通過負載測試，故障修復。

偉肯VACON NXP水冷系列為高端工程型變頻器，主要特點是體積小、功率密度高、散熱效率高、適合惡劣工況和空間狹小又需要大功率變頻器的場景，在冶金、船舶、礦山、造紙、海工等重工業場景有廣泛應用.

由于偉肯NXP變頻器采用極致散熱與緊湊模塊化設計，同時依賴水循環散熱，因此，水循環散熱失效是其最常見的故障原因。優先排查水冷板堵塞、漏水、結垢、密封老化、循環泵故障，鎖定散熱隱患后再檢修主電路。

地處東南亞的印尼，常年高溫高濕，沿海地區的鹽霧侵蝕的特殊工況，再加上工業園區高強度的生產節奏，對工業自動化設備的穩定性提出了極高要求。

近日，上海津信接到印尼某工業園區客戶的緊急求助，其生產線上的變頻器突發故障，導致整條生產線受到影響。作為丹佛斯變頻器中國核心代理及授權專業技術服務中心，上海津信始終以客戶需求為核心，第一時間啟動海外應急搶修機制，遠赴印尼為客戶解決故障難題，踐行“值得信賴的變頻器專家”的承諾。

作為深耕變頻器領域二十余年的高新技術企業，上海津信擁有國內最具規模的專業變頻器維修服務中心，儲備了大量各類品牌、各型號的變頻器配件，更有一支經驗豐富、精通多品牌變頻器維修調試技術的工程師團隊，常年處理各類復雜工況下的故障案例，這為此次印尼搶修工作的高效推進，奠定了堅實基礎。

經過多小時的連續奮戰，搶修工作順利完成。變頻器運行平穩，各項數據正常，停滯的生產線終于重新恢復運轉。此次印尼項目變頻器故障搶修，上海津信用“快速響應、精準預判、專業維修、貼心服務”，為全球客戶的項目順利推進保駕護航。

未來，上海津信將繼續深耕工業自動化領域，精益求精，不斷提升技術實力和服務水平，以更專業的能力、更高效的響應、更貼心的服務，回饋每一位客戶的信任，與客戶攜手，共赴海外發展新征程，在“一帶一路”的合作浪潮中，書寫中國智造與中國服務的新篇章。

根據上海津信長期以來服務不同客戶的經驗，變頻器炸機主要原因可以分為外部工況、部件老化、操作不當三大類。

一、外部工況異常

這是最常見的導致變頻器炸機的直接因素，變頻器一般在長時間內都會保持正常運行，突發炸機往往都和外部工況變化有關。當然這個因素也往往要和部件老化結合起來分析，比如外部電網的影響，在機器比較新的情況下，模塊能夠耐受比較高的電壓電流波動，但是隨著模塊逐漸老化，其炸機風險就會隨之提高。

1、電網電壓劇烈波動

極端天氣、變壓器投切、大功率設備啟停都可能會產生瞬時過壓，導致直接擊穿整流橋或 IGBT 模塊。尤其是多雷雨地區或電網不穩定的企業更容易發生。

2、負載側故障

• 電機短路 ：電機繞組絕緣老化、受潮，或接線端子松動打火，會造成變頻器輸出側短路，導致?lián)舸?IGBT 模塊。
• 電機過載：當負載發生變化或者故障時，可能導致電機堵轉或過載，變頻器輸出電流飆升。若過載保護未及時動作，功率模塊也可能會因過熱燒毀。

3、惡劣環境

當變頻器長期在高溫（超過 50℃）、高濕（濕度＞85%）、多粉塵、腐蝕性氣體環境運行時，根據上海津信的經驗，變頻器炸機故障率會明顯提高：

• 散熱風扇堵塞，粉塵影響散熱，導致模塊溫度過高觸發故障；
• 電路板、模塊發生受潮、積塵、腐蝕等現象，引發故障
• 金屬粉塵進入變頻器內部，造成主回路導電短路。
• 變頻器振動很大，導致銅排、螺絲等松動、脫落

二、元器件老化

最常見的導致變頻器炸機的元器件是IGBT模塊，整容模塊和電解電容的老化。

1、模塊老化

變頻器IGBT 模塊、整流模塊是變頻器的核心元器件，一般使用壽命 10-12 年，在環境惡劣的情況下壽命還會縮短，一旦超期服役，元器件內部芯片疲勞、焊層脫落，都可能導致變頻器突發故障。

2、電容老化

直流母線電容是負責穩壓濾波的核心元器件，一般使用壽命為8-10年，超過該期限，會導致電容耐壓不足，一旦電容容值降到85%以下，將導致母線電壓波動劇烈，引發 IGBT 模塊頻繁過壓沖擊，最終擊穿。

三、操作不當

1、參數設置錯誤

• 未根據電機銘牌設置額定電壓、電流、頻率，導致變頻器長時間超頻、過載運行；
• 加速 / 減速時間設置過短，導致電機啟停時產生大電流沖擊。

2、接線錯誤

• 誤將電網輸入端接入變頻器輸出端子（U/V/W），上電瞬間直接燒毀 IGBT 模塊；
• 誤將電網輸入端接入BR或者PE端。
• 變頻器長期閑置后直接上電，未進行預啟動充電，電容失效導致炸機
• 長期不清理散熱風道、濾網，功率模塊散熱不良；
• 未定期檢查接線端子緊固性，端子松動引發接觸電阻過大、打火發熱；

四、應對措施：

1、定期維護和保養：根據運行環境、行業應用和使用年限，對變頻器進行定期科學維護和保養、一方面可以延長變頻器的使用壽命，另一方面盡早發現和排除變頻器隱患，保證變頻器可靠、穩定運行。

2、預防性更換：變頻器的電解電容，PCB板卡、模塊、風機、線纜都有壽命限制，應該根據不同部件的設計壽命，進行預防性更換，以防止變頻器炸機風險。

3、在電網電壓和負載劇烈波動的場合，根據現場環境，選擇加裝穩壓器、電抗器和制動電阻等選件，以保證設備正常運行。

4、閑置變頻器超過半年不使用，再次使用前，需要進行安全啟動預充電后，方可使用。

h

丹佛斯變頻器A13報警代表的是過電流故障。
產生原因是因?yàn)樽冾l器檢測到實際的一個輸出電流， 超出了峰值檢測電流，在持續一段時間之后， 就會出現變頻器跳閘報警 ，并在這個時候切斷變頻器的輸出。也有可能是由于變頻器在沖擊負載時加速時間過快導致。

丹佛斯變頻器A13報警具體的應對方式詳見視頻。
