Danfoss FC302變頻器故障和報警原因，以及應對方式的詳細說明。

一、模擬量輸入輸出接線（帶撥碼切換電流 / 電壓）

端子排布：+10V、AI1、AI2、AGND、AO1、AO2

• AI1、AI2：模擬量信號輸入端口
• AO1、AO2：模擬量信號輸出端口
• AGND：模擬量公共接地端
• 板載配有撥碼開關，可按需切換電流信號或電壓信號模式。

二、數字量輸入接線（DI1~DI6 + DCOM）

數字量輸入端子范圍：10–18 號端子包含引腳：+24V、GND、DCOM、DI1～DI6。

核心分兩種接法：PNP 型（高電平觸發）、NPN 型（低電平觸發）

1. PNP 型接線（高電平觸發）

由變頻器內部24V 電源作為觸發源，電流從 24V 流出接入 DI 端子（如 DI1 接 13 號端子）。變頻器內部 DI 與 DCOM 導通，外部再將 DCOM 與 GND（11 號端子）短接，形成完整信號回路。

2. NPN 型接線（低電平觸發）

把變頻器 **+24V 與 DCOM 公共端短接 **，24V 接入 DCOM 后，內部連通對應 DI 端子。外部通過 NPN 開關器件連接 DI 端子，最終回流至 GND（11 號端子）形成回路。

三、繼電器輸出接線（自帶 3 路繼電器，可擴展）

1. 基礎配置：變頻器自帶3 路獨立繼電器輸出，還可加裝拓展模塊，增加更多繼電器觸點。
2. 端子區間：19–27 號端子為三路繼電器接口
3. 觸點定義（每路通用）

• C：公共端
• A：常閉觸點
• B：常開觸點

1. 現場實用接法（水泵、報警通用）三路繼電器公共端01C、02C、03C全部短接，可接入 220V 供電；01B、02B、03B 為常開輸出，變頻器內部程序控制觸點吸合斷開，即可外接中間繼電器、指示燈、故障報警器、水泵啟停控制等設備。
2. 注意：需嚴格按照端子參數匹配承載電壓、電流，避免過載損壞。

四、通訊與拓展接口

• 配備一組 485 通訊接口（B+、B-），可實現多臺變頻器組網、上位機遠程控制。
• 預留拓展接口，可外接功能拓展模塊，增加 IO 點位、繼電器數量等擴展功能。

五、主電路380V輸入輸出接線

• 輸入端：接入三相380V 工業電源
• 輸出端：接電機負載，同樣為三相 380V 輸出供電。

六、制動電阻接線

變頻器直流側預留 B+、B- 專用端子，直接對應連接制動電阻，實現停機快速制動、能耗泄放

ABB ACS510變頻器無顯示故障維修，通過上海津信標準化的檢測流程，發現變頻器的功率卡和整流模塊故障，經過清理和維修，順利通過負載測試，故障修復。

偉肯VACON NXP水冷系列為高端工程型變頻器，主要特點是體積小、功率密度高、散熱效率高、適合惡劣工況和空間狹小又需要大功率變頻器的場景，在冶金、船舶、礦山、造紙、海工等重工業場景有廣泛應用.

由于偉肯NXP變頻器采用極致散熱與緊湊模塊化設計，同時依賴水循環散熱，因此，水循環散熱失效是其最常見的故障原因。優先排查水冷板堵塞、漏水、結垢、密封老化、循環泵故障，鎖定散熱隱患后再檢修主電路。

地處東南亞的印尼，常年高溫高濕，沿海地區的鹽霧侵蝕的特殊工況，再加上工業園區高強度的生產節奏，對工業自動化設備的穩定性提出了極高要求。

近日，上海津信接到印尼某工業園區客戶的緊急求助，其生產線上的變頻器突發故障，導致整條生產線受到影響。作為丹佛斯變頻器中國核心代理及授權專業技術服務中心，上海津信始終以客戶需求為核心，第一時間啟動海外應急搶修機制，遠赴印尼為客戶解決故障難題，踐行“值得信賴的變頻器專家”的承諾。

作為深耕變頻器領域二十余年的高新技術企業，上海津信擁有國內最具規模的專業變頻器維修服務中心，儲備了大量各類品牌、各型號的變頻器配件，更有一支經驗豐富、精通多品牌變頻器維修調試技術的工程師團隊，常年處理各類復雜工況下的故障案例，這為此次印尼搶修工作的高效推進，奠定了堅實基礎。

經過多小時的連續奮戰，搶修工作順利完成。變頻器運行平穩，各項數據正常，停滯的生產線終于重新恢復運轉。此次印尼項目變頻器故障搶修，上海津信用“快速響應、精準預判、專業維修、貼心服務”，為全球客戶的項目順利推進保駕護航。

未來，上海津信將繼續深耕工業自動化領域，精益求精，不斷提升技術實力和服務水平，以更專業的能力、更高效的響應、更貼心的服務，回饋每一位客戶的信任，與客戶攜手，共赴海外發展新征程，在“一帶一路”的合作浪潮中，書寫中國智造與中國服務的新篇章。

丹佛斯變頻器A13報警代表的是過電流故障。
產生原因是因?yàn)樽冾l器檢測到實際的一個輸出電流， 超出了峰值檢測電流，在持續一段時間之后， 就會出現變頻器跳閘報警 ，并在這個時候切斷變頻器的輸出。也有可能是由于變頻器在沖擊負載時加速時間過快導致。

丹佛斯變頻器A13報警具體的應對方式詳見視頻。

PC923是8腳封裝的光耦芯片，一般用于上三橋IGBT的驅動。PC929則為16腳封裝，用于驅動下三橋IGBT，因?yàn)镻C929帶有IGBT保護電路和OC信號輸出電路，下三橋IGBT發射極Vce共用直流母線的負極，更方便于檢測IGBT導通管壓降，從而實現過流保護和輸出報警信號的任務。

一、運行原理

PC923的相關參數：輸入IF電流5∽20mA，電源電壓15∽35V，輸出峰值電流±0.4A，隔離電壓5000V，開通/關斷時間0.5μs。可直接驅動50A/1200V以下的IGBT模塊。PC923的電路結構同TLP250等相近，但輸出引腳不一樣。5、8腳之間可接入限流電阻，限制輸出電流以保護內部V1、V2三極管。常規應用，是將5、8腳短接，接入供電電源的正極。如果將輸出側引線改動一下，也可以與TLP520、3120等互為代換。

PC929的相關參數與PC923相接近，在電路結構上要復雜的多。1、2腳為內部發光二極管陰極，3腳為發光管陽極，1、3腳構成了信號輸入端。4、5、6、7腳為空端子。輸入信號經內部光電耦合器、放大器隔離處理后經接口電路輸入到推挽式輸出電路。10、14腳為輸出側供電負極，13腳為輸出側供電正端，12腳為輸出級供電端，一般應用中將13、12腳短接。11腳為驅動信號輸出端，經柵極電阻接IGBT或后置功率放大電路。PC929的9腳為IGBT管壓降信號檢測腳，9、10腳經外電路并聯于IGBT的C、E極上。IGBT在額定電流下的正常管壓降僅為3V左右。異常管壓降的產生表明了IGBT運行在過流狀態下。PC929的8腳為IGBT管子的OC（過載、過流、短路）信號輸出腳，由外接光耦合器將故障信號返回給CPU。

PC929內部IGBT保護電路的動作過程：在正常狀態下， 2、3腳輸入脈沖信號電流，11腳相繼產生+16V和-10V的輸出驅動電壓信號。此時PC929的8（FS）腳一直為高電平狀態；當所驅動的IGBT管子流過異常電流時，IGBT的導通管壓降迅速上升，使9腳電壓達到故障報警閥值（7V），PC929內部的IGBT保護電路工作，11腳輸出的正向激勵電壓降低，使IGBT的導通電流下降，同時控制8腳內部的三極管Q3導通，輸出一個低電平的OC故障信號，經外接光耦送入CPU，CPU據過流情況實施保護停機。

在單獨維修電源/驅動板的上電檢測中，因PC929的9、10腳與IGBT模塊脫離，一接受運行信號，8腳即報出OC故障信號，11腳輸出脈沖電壓也被內部IGBT保護電路所嵌制，致使無法測出PC929的工作狀態。需采取相應措施，解除PC929的管壓降檢測功能，強制電路正常工作，達到方便檢測的目的。解除PC929的管壓降檢測功能的具體做法是：將PC929的9腳和10腳短接。這樣即使啟動變頻器來測試輸出波形，也不會報OC故障了。

二、由PC923、929構成的驅動電路

PC923光耦，由CPU主板來的脈沖信號經R66加到3腳，在輸入信號低電平期間，PC923形成由+5V，2、3腳內部發光二極管、信號源電路到地的輸入電流通路，PC923內部輸出電路的V1三極管導通，6腳輸出高電平信號（18V峰值），經R65為驅動后置放大電路的Q10提供正向偏流，Q10的導通將正供電電壓經柵極電阻R91引入到IGBT的G極，IGBT開通；在輸入信號的高電平期間，PC923的3腳也為+5V高電平，因而無輸入電流通路，PC923內部輸出電路的V2三極管導通，6腳轉為負壓輸出（10V峰值），也經R65為驅動后置放大電路的Q11提供了正向偏流，Q11的導通將供電的負10V電壓——IGBT的截止電壓經柵極電阻R91引入到IGBT的G極，IGBT關斷。在待機狀態，PC923的3腳輸入信號一直維持在+5V高電平狀態，則驅動電路一直輸出-10V的截止電壓，加到CN1觸發端子上，IGBT一直維持于可靠的截止?fàn)顟B(tài)上。

PC929驅動IC是兼有對驅動脈沖隔離放大和模塊故障檢測雙重“身份”的。由CPU主板來的脈沖信號從1/2、3腳輸入到PC929內部的光電耦合器，從11腳輸出后，經Q13、Q15兩級互補式電壓跟隨器的功率放大后，引入IGBT2的G極。此為驅動脈沖的信號傳輸電路路；?PC929的9腳為模塊故障檢測信號輸入腳。正常工作狀態下，PC929的11腳輸出正的激勵脈沖電壓，使Q13導通，Q15截止。Q13的導通，將正偏壓加到IGBT2的G極上，IGBT2進入飽合開通狀態。忽略IGBT導通管壓降的話，IGBT2的導通即將U輸出端與負直流供電端N短接起來，提供輸出交流電壓的負半波通路，在導通期間，只要變頻器是在額定電流以內運行，IGBT2的正常管壓降應在3V以下。

管壓降檢測電路中的D24二極管和C48組成消噪電路，以避免負噪聲干擾引起誤碼保護動作。

R91將驅動脈沖引入到IGBT管子的G極，表面看來，這是一只限流電阻，限制流入IGBT管子的驅動（充電）電流，因管子的開通速度越快越好，開通時間越短越好，電阻的阻值就不能太大，以避免與IGBT管子的輸入結電容形成一個較大時間常數的延時電路，這是不希望出現的。但過激勵也會導致IGBT的損壞。此電阻多為Ω級功率電阻，隨變頻器功率的增加其阻值而減小。此電阻還有一個“真名”，叫柵極補償電阻，因?yàn)镮GBT管子的觸發引線有一定長度，觸發脈沖又是數千赫茲的高頻信號，所以有一定的引線電感存在，而引線電感會引起觸發脈沖的畸變，產生?“電壓過沖”現象，嚴重時會造成IGBT管子的誤開通而造成損壞。接入R82可對引線電感有所補償，盡量使引線呈現電阻特性而不是電感特性，有效緩解引線電感造成的電壓過沖現象。

R92并接于IGBT管子的G、E極間，第一個好處就是，將IGBT管子輸入端的高阻狀態變?yōu)榈妥锠顟B(tài)。我們新購得的IGBT逆變模塊，出廠前是用短路線將G、E極短接的，這樣萬一有異常電壓（如靜電）加到G、E極時，短路線將很快將此一異常電壓吸收，而避免了IGBT管子因輸入端子遭受沖擊而損壞。電路中并聯R92也有同樣的用處，在一定程度上將輸入的“差分電壓”變?yōu)榱恕肮材ｋ妷骸保饬水惓］斎腚妷旱臎_擊作用；R92對瞬態干擾有一定的作用，又可稱之為“消噪電阻”；R92并接于IGBT管子的G、E極間，與IGBT的G、E結電容相并聯，此電阻又被稱為“旁路電阻”，將瞬態干擾造成的對G、E結電容的充電電流“旁路掉”，以避免其誤開通。R92又形成了IGBT管子輸入結電容的電荷泄放通路，能提高電荷的泄放速度，對于只采用單電壓供電（無負供電電壓）的驅動電路，此電阻的作用尤其重要。

三、PC923、929構成的驅動電路的檢測方法

1、靜態檢測：

電路處于靜止?fàn)顟B(tài)時，相對于+5V供電的地端，PC923的2、3腳電壓都為5V，直接測量2、3腳之間電壓差為0V；以驅動電源的OV為O電位參考點，CN1觸發引線端子的1線應為-10V。PC923、PC929的脈沖輸出腳和后置放大器的中點電壓都為-10V。??檢測CN1端子的1線為OV，故障原因?yàn)椋?/p>

• 驅動電源穩壓二極管擊穿短路；
• 柵極電阻R91開路。?

檢測CN1端子的1線為+18V左右，故障原因?yàn)椋?/p>

• PC923的后置放大電路中的Q10短路；
• PC923內部輸出電路中的V1短路；
• 檢查PC923的2、3腳如有電壓輸入，如1、2V，故障原因?yàn)榍凹?jí)信號電路故障，使PC923形成了輸入電流的通路。

2、動態檢測：

電路靜態時測得CN1端子1線上有正常的-10V截止電壓，及測量各靜態工作點基本正常（其實各檢測點都表現為供電電壓），要進一步檢查動態——對脈沖信號的傳輸能力，驗證電路確無故障或使隱蔽故障暴露出來。

但要注意的是，因?yàn)樵跈z修中電源/驅動板與主電路已經脫開，CN1、CN2觸發端子是空置的，并未接入IGBT，而且在未查明驅動電路是否工作正常之前，也是絕不允許在IGBT接入530V直流供電的情況下，連接驅動電路并檢查驅動電路的故障的。因?yàn)镮GBT的脫開，驅動電路輸出的脈沖無論正常與否，只要按一下操作面板的起動（FWD）或運行（RUN）按鍵，操作顯示面板即跳出OC故障。原因在于驅動芯片PC929在脈沖信號傳輸期間，PC929的9腳內部電路與外部元件構成的IGBT管壓降檢測電路，因IGBT的未接入（相當于開路），而檢測到極大的管壓降信號，而向CPU報出OC信號，CPU采取了停機保護措施。必須采取相應手段，屏蔽掉驅動電路對IGBT管壓降檢測功能，令CPU正常發送六路脈沖，以利驅動電路的進一步檢修。

丹佛斯FC202 250KW變頻器逆變模塊炸機故障的維修視頻

一、變頻器的優缺點：

變頻器的作用主要是通過將電壓和頻率轉換為可調的電壓和頻率，以精確地控制電機的速度和運行方式、功率和扭矩。

變頻器的優點：

• 節能：變頻器能夠?qū)㈦妱?dòng)機的轉速根據負載的變化，實現高效率的工作。因此，使用變頻器可以節約能源，降低能耗。
• 降低噪音：由于電動機在啟動和運行時需要大量的電流和能量，這會導致噪音和振動。使用變頻器可以使電機平穩啟動，并控制其運行速度和扭矩，從而降低噪音。
• 增強電動機的壽命：由于變頻器可以減少啟動沖擊和運行壓力，因此能夠延長電動機的壽命。
• 提高生產效率：通過變頻器控制電動機的速度和扭矩，可以根據需要進行精細化控制，從而提高生產效率。

變頻器的缺點：

• 成本高：變頻器的價格比傳統電源要高，因此對于一些小型業務或金融壓力較大的企業來說，采用變頻器的成本往往較高。
• 技術難度大：使用變頻器需要一定的技術知識和專業技能。如果企業沒有專業的技術人員進行維護和安裝，可能會導致生產問題。
• 可靠性差：變頻器的電路較為復雜，故障率比傳統電源更高。在使用變頻器時，需要應用到許多不同的部件，并在運行中對這些部件進行不斷的監測和維護。
• 電磁干擾：由于變頻器需要輸出高頻電信號，它還可能會對周圍的設備產生電磁干擾，影響設備的運行。

二、軟啟動器的優缺點：

軟訓動器串接于電源與電機之間，通過微電腦控制其內部的晶閘管觸發導通角實現交流調壓，使電機輸入電壓從零以預設函數關系逐漸上升，直至起動結束。在軟起動過程中，電機起動轉矩逐漸增加，轉速也逐漸增加，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流。避免啟動過流跳閘。待電機達到額定轉數時啟動過程結束，為電機正常運行提供額定電壓。

軟啟動器優點

• 節省時間。使用軟啟動器可以快速啟動應用程序，節省用戶的時間。常用應用可以設置在主屏幕或快捷面板上，減少了用戶尋找應用的時間，提高了使用效率。
• 節省電量。由于其對應用程序的管理能力，可以避免長時間運行某個應用程序，減少了電量的消耗。
• 個性化定制軟啟動器能夠允許用戶對應用程序設置個性化操作，如更改應用圖標、背景顏色、文件夾風格等。帶來更好的使用體驗。

軟啟動器的缺點：

• 可能存在卡頓。軟啟動器使用過程中可能會出現卡頓的情況，尤其是在啟動某些應用程序時。這可能會影響用戶的使用體驗。
• 不支持某些應用程序。有一些應用程序可能不受軟啟動器的支持，此時用戶可能需要手動打開應用程序或選擇其他啟動方式。

三、變頻器與軟啟動器的區別

1. 作用不同:變頻器是一種控制電機旋轉速度的電氣設備，可以通過調節輸出頻率來控制電機轉速和輸出功率。軟啟動器是一種起動電動機時降低啟動電流和啟動扭矩的電氣設備，可以避免電動機和配套設備啟動時的沖擊和振動，延長設備壽命。

2.原理不同：變頻器可以通過調節輸出頻率來控制電機轉速和輸出功率，一般采用PWM技術實現。軟啟動器則是通過控制電流的上升斜率和起動時間來降低起動時的沖擊和振動，通常采用電容、電阻、電感等電路實現。

3.適用范圍不同：變頻器是為了實現高精度的控制，廣泛應用于需要節能、減少噪音和保護設備的場合。例如，風機、水泵、壓縮機、鋼鐵冶煉等工業領域。軟啟動器主要適用于需要頻繁運轉的場合，例如冶金、石化等重工業領域，還廣泛應用于樓宇、機房和醫院等場所等。

4.成本不同：變頻器也能實現軟啟動的目標，但是設備成本和維護運行成本要明顯高于軟啟動器。對人員的要求也更高

缺相故障發生在三相電路當中，可能出現在輸入側，也可能出現在輸出側，表現為有一相或多相電壓缺失或異常，導致電流不平衡，影響變頻器或電機的正常工作。

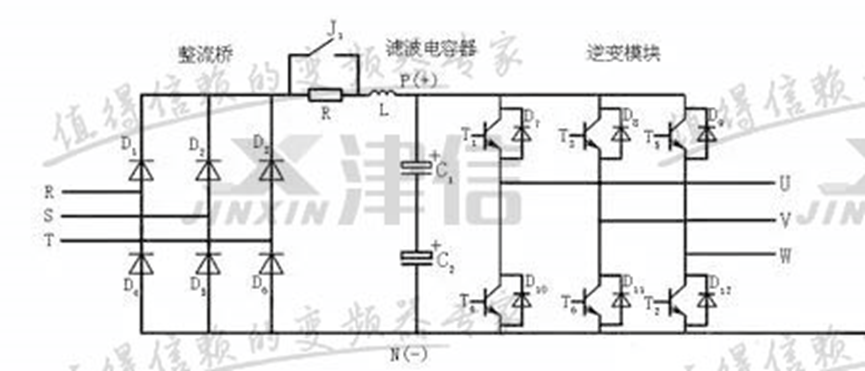

如上圖的R、S、T為輸入側，U、V、W則為輸出側。

二、變頻器缺相的表現與判斷

1. 故障現象：

• 變頻器顯示“缺相”、“輸入電壓低”、“輸出不平衡”等報警信息或相應的故障代碼。
• 電機啟動困難或轉速不穩。
• 電機發熱嚴重。
• 輸出頻率/電流波動大。
• 變頻器頻繁跳閘（如過流、過載保護）。

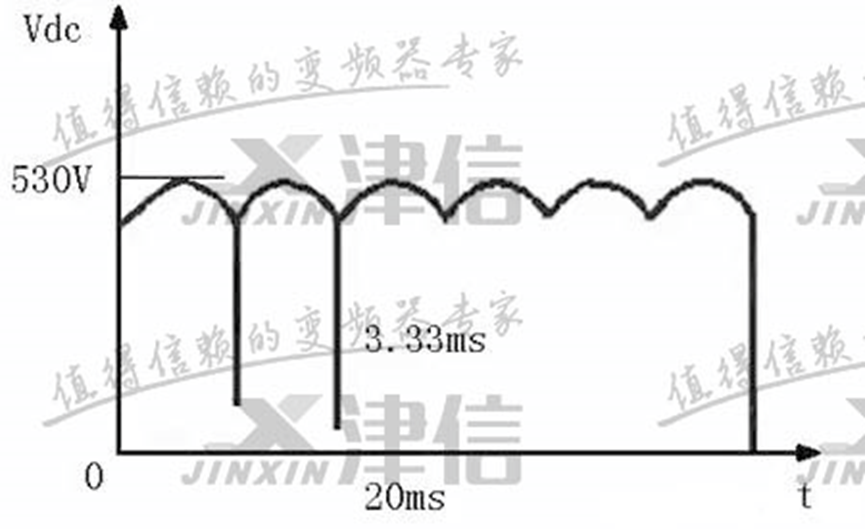

???當變頻器正常工作時，Udc上的電壓如下圖所示，一個工頻周期內將有6個波頭，此時直流電壓Udc將不會低于470V，對于一個7.5kW的變頻器而言，其C的值大小一般為900uf，當滿載運行時，可以計算出周期性的電壓降落大致為40V，紋波系數不會超過7.5％。而當輸入缺相發生時，一個工頻周期中可能只有2個電壓波頭，且整流電壓最低值為零。此時在上述條件下，可以估算出電壓降落大致為150V，紋波系數要達到30％左右。

由此可以看出，在變頻器輸入缺相后仍在運行時，電容C將被反復大范圍的充電，這種情況很可能導致電容器損壞，而且當負載較重時，還會進一步損壞整流橋，如在送電時就發生缺相，由于單相大電流運行極易造成變頻器燒毀。

2. 檢測方法：

（1）查看變頻器面板上報警信息

（2）使用萬用表測量電壓

• 輸入側測量：
  • 斷電后檢查 R、S、T 三相之間的電阻是否平衡。
  • 通電后測量三相輸入電壓是否一致（通常為 380V~415V，誤差不超過 ±5%）。
• 輸出側測量：
  • 測量 U、V、W 三相輸出電壓是否對稱。

（3）使用鉗形電流表測量電流

• 檢查三相電流是否平衡。
• 若某一相電流明顯偏小或?yàn)榱悖f(shuō)明該相缺相。

（4）觀察驅動板信號

• 使用示波器觀察 IGBT 驅動信號是否正常。
• 如果某一路無驅動信號輸出，可能是內部模塊或控制電路故障。

3、常見原因分析
