津上S205A外掛高頻銑側銑方案加工應用解析

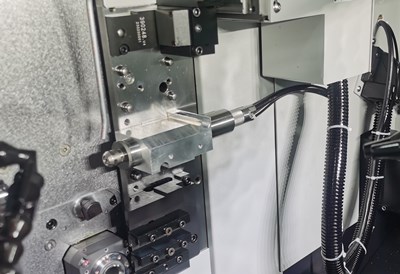

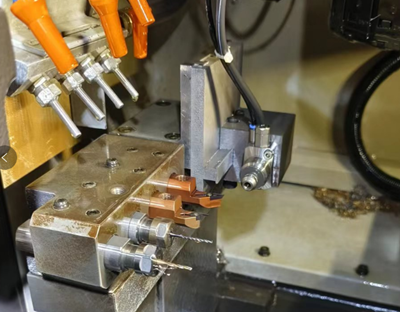

津上 S205A 走心機側邊刀塔外掛高頻銑實拍，設備原有排刀座負責車削、常規鉆孔，獨立外掛高速高頻銑作為側銑專用動力頭，不占用原有標準刀位，狹小加工空間可同步完成車、鉆、側銑復合工序，無需二次裝夾。

這套方案核心適用加工類型

1. 精密側銑類（核心用途）

（1）微小窄槽、異形槽側銑

工件側面微小 U 型 / V 型槽、密封窄槽、定位卡槽。傳統走心機動力頭轉速不足，銑微小槽易震刀、產生振紋；高頻銑 4–8 萬轉高轉速輕切削，槽壁光潔無毛刺，尺寸公差穩定。

（2）側面平面、臺階精銑

微型軸類側邊小平面、薄臺階精加工，替代磨床，一次走心機成型，減少外協工序。

（3）端面 / 側面梅花槽、六角定位槽

醫療骨釘、牙釘側邊梅花驅動槽，鈦合金、不銹鋼精加工，牙型完整無翻邊毛刺。

2. 微孔鉆孔加工（側 / 端面微孔通用）

針對 0.1–1.5mm 超小徑深微孔：鋼、銅、鋁、PEEK、鈦合金、不銹鋼微孔加工。

走心機原配主軸*高轉速不足 1 萬轉，鉆微孔極易斷鉆、堵屑；外掛高頻銑 1μm 以內跳動精度，高轉速提升切削線速度，排屑順暢，解決微孔斷刀、孔壁起毛、孔偏問題，適配側面橫向鉆孔需求。

3. 小徑螺紋銑削

M0.8–M2 微小內外螺紋側銑，醫療器械微型接頭、3C 連接件，高轉速銑出牙紋清晰，無毛刺，省去二次去毛刺工序。

4. 微量去毛刺、微小輪廓精修

軸類側邊小孔、槽口翻邊毛刺高速拋光，薄壁件細微輪廓精加工，高轉速低切削力，不會壓傷薄壁工件。

三、適配加工行業工件

醫療精密件：鈦合金骨釘、種植牙釘、微創器械微型軸、穿刺針配件（側銑梅花槽、側面微孔）。

3C 電子：連接器插針、傳感器微型軸、通訊屏蔽小件側面開槽、微孔。

半導體 / 噴絲配件：微小噴絲孔、探針軸側邊微孔、定位槽。

汽車微型五金：電磁閥閥芯、精密閥桿側面槽、細小油路孔。

精密塑膠 / 銅鋁小件：PEEK 絕緣軸、紫銅導電件微孔、側邊開槽。

四、方案核心優勢

安裝靈活不干涉：側邊外掛式，不占用原有排刀 / 動力刀工位，車削、側銑、鉆孔同步加工，復合工序一次完成；

高轉速高精密：*高 8 萬轉，跳動≤1μm，微小刀具加工穩定，大幅降低報廢率；

材質通用性強：軟硬材質通吃，鈦、不銹鋼、銅、鋁、工程塑料都可穩定加工；

縮短生產節拍：車銑鉆復合一體，無需二次上機、人工去毛刺，單件效率大幅提升。
