春亨工具：PVC鉆φ0.1mm微孔精密電主軸解決方案

PVC 軟化溫度僅 60~80℃，搭配 φ0.1mm細(xì)鉆頭加工，量產(chǎn)極易出現(xiàn)各類報(bào)廢問題：

（1）鉆頭頻繁折斷

0.1mm 微鉆剛性極差，普通主軸跳動(dòng) 3~8μm，旋轉(zhuǎn)擺幅產(chǎn)生側(cè)向扭力；PVC 熔融絲狀切屑極易堵死極小螺旋槽，擠壓扭矩直接扭斷鉆頭，刀具損耗成本居高不下。

（2）熱熔糊孔、毛刺、孔徑失穩(wěn)

低速切削摩擦熱量集中，PVC 融化包裹鉆尖形成積屑瘤，出現(xiàn)喇叭口、孔壁拉絲、孔周碳化；粘屑厚度不定導(dǎo)致孔徑忽大忽小，微小孔無二次修孔空間，批量良品率低。

（3）精度缺陷：偏孔、橢圓、工件形變

軟質(zhì) PVC 受壓拉伸，硬質(zhì) PVC 易產(chǎn)生應(yīng)力微裂紋；主軸跳動(dòng)偏大時(shí)鉆頭打滑、擺動(dòng)，微孔傾斜、圓度差；板材懸空加工會(huì)出現(xiàn)背面崩豁、微孔收縮。

（3）普通設(shè)備性能無法匹配

常規(guī)機(jī)床主軸*高轉(zhuǎn)速僅 8000~12000rpm，達(dá)不到微孔高速輕切削要求；整機(jī)跳動(dòng)偏大，無法適配 0.1mm 微鉆的嚴(yán)苛精度門檻，改造新機(jī)投入成本高。

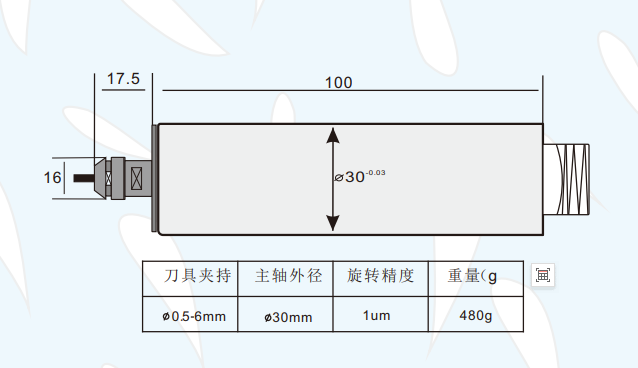

二、核心硬件方案：春亨工具M(jìn)SIY外徑 30mm高速精密電主軸

（1）1μm 高徑向跳動(dòng)，大幅降低斷刀率

0.1mm 微鉆耐受極限跳動(dòng)為 1.5μm，該主軸回轉(zhuǎn)精度≤1μm，旋轉(zhuǎn)擺幅極小，從源頭消除鉆頭偏擺、側(cè)向受力，減少崩尖、斷刀頻次，孔徑、孔位一致性穩(wěn)定。

（2）*高65000rpm 寬域可調(diào)轉(zhuǎn)速，抑制塑膠熔融

加工 PVC 微孔推薦 45000~55000rpm，高速輕切削降低單刃切削負(fù)荷，減少摩擦產(chǎn)熱，有效避免 PVC 融化糊孔、積瘤，孔壁光潔無翻邊。350W 功率適配塑膠輕切削，長時(shí)間連續(xù)加工跳動(dòng)不漂移。

（3）φ30mm 標(biāo)準(zhǔn)外徑，低成本改造現(xiàn)有設(shè)備

外徑 30mm 通用安裝尺寸，走心機(jī)、排刀機(jī)、加工中心、機(jī)械臂均可直接加裝，無需采購專用微孔鉆機(jī)，改造成本僅為新機(jī) 1/5，快速盤活現(xiàn)有產(chǎn)能。

（4）鎖死結(jié)構(gòu)，進(jìn)給無竄動(dòng)

軸向進(jìn)給平穩(wěn)，配合微量啄鉆工藝，鉆穿瞬間不會(huì)沖擊細(xì)鉆頭，杜絕微孔傾斜、背面拉伸毛刺。

三、配套標(biāo)準(zhǔn)化工藝參數(shù)（PVC 專用）

1. 切削參數(shù)

轉(zhuǎn)速：45000–55000rpm；進(jìn)給 F80–150mm/min

啄鉆規(guī)則：每下鉆 0.05~0.1mm 退刀排屑；板材厚度＞0.3mm 必須高頻抬刀，避免切屑堵槽蓄熱。

2. 冷卻與排屑

采用 0.5–0.7MPa 干燥高壓冷風(fēng)直吹切削區(qū)，帶走熱量、吹走絲狀粘屑；禁止切削液，防止 PVC 溶脹、微孔污染。

3. 夾具與支撐

板材背面墊實(shí)剛性墊板，全程真空吸附壓緊，杜絕懸空加工；減少軟料拉伸、硬料應(yīng)力開裂。

4. 刀具配套

選用短刃無涂層超細(xì)鎢鋼微鉆，長徑比≤5:1；搭配精密ER筒夾，疊加總跳動(dòng)控制在 0.5μm 以內(nèi)。

四、方案落地效果總結(jié)

采用 MSIY 外徑 30mm 高速精密電主軸搭配標(biāo)準(zhǔn)化啄鉆氣冷工藝，可一次性解決 PVC鉆0.1mm微孔斷刀、糊孔、精度差、形變四大難題：刀具損耗下降 60% 以上，微孔無喇叭口、無碳化，尺寸公差穩(wěn)定可控；設(shè)備加裝靈活，兼顧量產(chǎn)效率與改造成本，是塑膠精密微孔加工高性價(jià)比解決方案。
